Транзистор 2SB558-R

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -100 В
• Напряжение коллектор-база, не более: -100 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -7 А
• Рассеиваемая мощность коллектора, не более: 60 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 80
• Граничная частота коэффициента передачи тока: 7 МГц

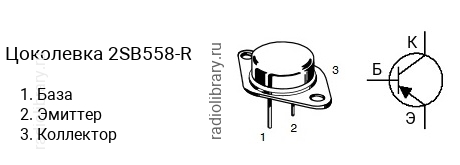

• Корпус: TO-3

Транзисторы серии 2SB558 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB558-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SB558-O - в диапазоне от 70 до 140.Обозначение на корпусе транзистора 2SB558-R часто наносится без первой цифры и буквы, т.е. маркируется как "B558-R".Комплементарной парой для 2SB558-R является транзистор 2SD428-R c n-p-n структурой.Транзистор 2SB558-R можно заменить на 2N6029, 2N6030, 2N6229, 2N6230, 2N6248, 2N6437, 2N6438, 2SA1041, 2SA1043, 2SA627, 2SA656A, 2SA679, 2SA679-R, 2SA680, 2SA680-R, 2SA745, 2SA745A, 2SA747, 2SA747A, 2SA753, 2SA907, 2SA908, 2SA909, 2SB552, 2SB552-R, 2SB554, 2SB554-R, 2SB555, 2SB555-R, 2SB556, 2SB556-R, 2SB557, 2SB557-R, 2SB696, 2SB696-C, 2SB697, 2SB697-C, 2SB697K, 2SB697K-C, 2SB705, 2SB705-S, 2SB705A, 2SB705A-S, 2SB705B, 2SB705B-S, 2SB706, 2SB706-S, 2SB706A, 2SB706A-S, 2SB723, MJ15002, MJ15002G, MJ15004, MJ15004G, MJ15012, MJ15012G
