Транзистор 2SA680

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -100 В
• Напряжение коллектор-база, не более: -100 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -12 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 140
• Граничная частота коэффициента передачи тока: 6 МГц

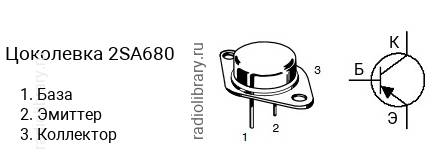

• Корпус: TO-3

Транзисторы серии 2SA680 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA680-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SA680-Y - в диапазоне от 70 до 140.Обозначение на корпусе транзистора 2SA680 часто наносится без первой цифры и буквы, т.е. маркируется как "A680".Комплементарной парой для 2SA680 является транзистор 2SC1080 c n-p-n структурой.Транзистор 2SA680 можно заменить на 2SA1041, 2SA1043, 2SA679, 2SA907, 2SA908, 2SA909, 2SB554, 2SB555, 2SB556, 2SB697, 2SB697K, 2SB723, MJ15002, MJ15002G, MJ15004, MJ15004G
