Транзистор 2SA908

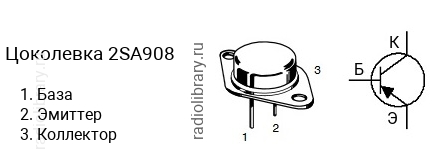

Цоколевка транзистора 2SA908

Цоколевка транзистора 2SA908 (маркируется как A908)

Характеристики транзистора 2SA908

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -150 В
  • Напряжение коллектор-база, не более: -150 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30
  • Граничная частота коэффициента передачи тока: 10 МГц
  • Корпус: TO-3

Маркировка

Обозначение на корпусе транзистора 2SA908 часто наносится без первой цифры и буквы, т.е. маркируется как "A908".

Комплементарная пара

Комплементарной парой для 2SA908 является транзистор 2SC1585 c n-p-n структурой.

Аналоги

Транзистор 2SA908 можно заменить на 2SA909, 2SB552-R, 2SB554, 2SB554-O, 2SB554-R, 2SB722, 2SB723, 2SB723-A, 2SB723-B, 2SB723-C, MJ11017, MJ11019, MJ11021, MJ11021G
