Транзистор 2SA909

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -200 В
• Напряжение коллектор-база, не более: -200 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -15 А
• Рассеиваемая мощность коллектора, не более: 150 Вт
• Коэффициент усиления транзистора по току (h_fe): от 30
• Граничная частота коэффициента передачи тока: 10 МГц

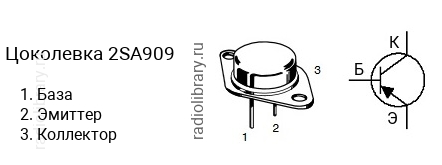

• Корпус: TO-3

Обозначение на корпусе транзистора 2SA909 часто наносится без первой цифры и буквы, т.е. маркируется как "A909".Комплементарной парой для 2SA909 является транзистор 2SC1586 c n-p-n структурой.Транзистор 2SA909 можно заменить на 2SB723, 2SB723-A, 2SB723-B, 2SB723-C, MJ11019, MJ11021, MJ11021G
