Транзистор 2SB554-R

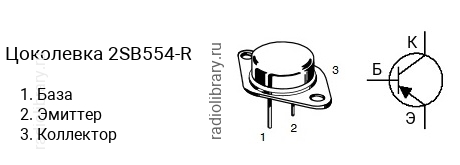

Цоколевка транзистора 2SB554-R

Цоколевка транзистора 2SB554-R (маркируется как B554-R)

Характеристики транзистора 2SB554-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -180 В
  • Напряжение коллектор-база, не более: -180 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 6 МГц
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SB554 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB554-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SB554-O - в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SB554-R часто наносится без первой цифры и буквы, т.е. маркируется как "B554-R".

Комплементарная пара

Комплементарной парой для 2SB554-R является транзистор 2SD424-R c n-p-n структурой.

Аналоги

Транзистор 2SB554-R можно заменить на 2SA909, 2SB552, 2SB552-R, 2SB723
