Транзистор 2SB552-R

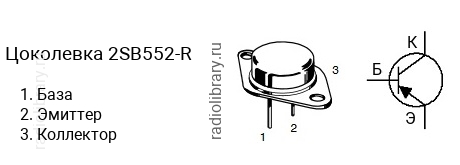

Цоколевка транзистора 2SB552-R

Цоколевка транзистора 2SB552-R (маркируется как B552-R)

Характеристики транзистора 2SB552-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -180 В
  • Напряжение коллектор-база, не более: -220 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 150 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 80
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SB552 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB552-BN имеет коэффициент усиления в диапазоне от 25 до 50, 2SB552-R - в диапазоне от 40 до 80.

Маркировка

Обозначение на корпусе транзистора 2SB552-R часто наносится без первой цифры и буквы, т.е. маркируется как "B552-R".

Комплементарная пара

Комплементарной парой для 2SB552-R является транзистор 2SD552-R c n-p-n структурой.
