Транзистор 2SB556

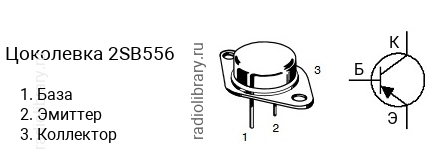

Цоколевка транзистора 2SB556

Цоколевка транзистора 2SB556 (маркируется как B556)

Характеристики транзистора 2SB556

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -12 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 140
  • Граничная частота коэффициента передачи тока: 6 МГц
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SB556 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB556-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SB556-O - в диапазоне от 70 до 140.

Маркировка

Обозначение на корпусе транзистора 2SB556 часто наносится без первой цифры и буквы, т.е. маркируется как "B556".

Комплементарная пара

Комплементарной парой для 2SB556 является транзистор 2SD426 c n-p-n структурой.

Аналоги

Транзистор 2SB556 можно заменить на 2SA1041, 2SA1043, 2SA679, 2SA908, 2SA909, 2SB554, 2SB555, 2SB697, 2SB697K, 2SB723, MJ15002, MJ15002G, MJ15004, MJ15004G
