Транзистор 2SB697K

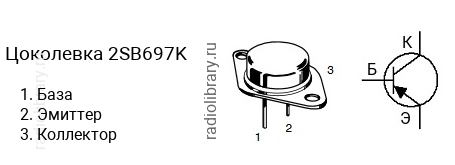

Цоколевка транзистора 2SB697K

Цоколевка транзистора 2SB697K (маркируется как B697K)

Характеристики транзистора 2SB697K

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -180 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -12 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 320
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SB697K делятся на несколько групп по коэффициенту усиления. Транзистор 2SB697K-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SB697K-D - в диапазоне от 60 до 120, 2SB697K-E - в диапазоне от 100 до 200, 2SB697K-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SB697K часто наносится без первой цифры и буквы, т.е. маркируется как "B697K".

Комплементарная пара

Комплементарной парой для 2SB697K является транзистор 2SD733K c n-p-n структурой.

Аналоги

Транзистор 2SB697K можно заменить на 2SA909
