Транзистор 2SA747

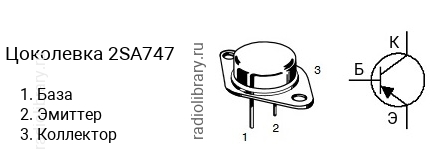

Цоколевка транзистора 2SA747

Цоколевка транзистора 2SA747 (маркируется как A747)

Характеристики транзистора 2SA747

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-3

Маркировка

Обозначение на корпусе транзистора 2SA747 часто наносится без первой цифры и буквы, т.е. маркируется как "A747".

Комплементарная пара

Комплементарной парой для 2SA747 является транзистор 2SC1116 c n-p-n структурой.

Аналоги

Транзистор 2SA747 можно заменить на 2SA1041, 2SA1043, 2SA1072, 2SA1072A, 2SA1073, 2SA679, 2SA679-R, 2SA679-Y, 2SA747A, 2SA908, 2SA909, 2SB552-R, 2SB554, 2SB554-O, 2SB554-R, 2SB555, 2SB555-O, 2SB555-R, 2SB556, 2SB556-O, 2SB556-R, 2SB697, 2SB697-C, 2SB697-D, 2SB697-E, 2SB697-F, 2SB697K, 2SB697K-C, 2SB697K-D, 2SB697K-E, 2SB697K-F, 2SB705, 2SB705-Q, 2SB705-R, 2SB705-S, 2SB705A, 2SB705A-Q, 2SB705A-R, 2SB705A-S, 2SB705B, 2SB705B-Q, 2SB705B-R, 2SB705B-S, 2SB706, 2SB706-Q, 2SB706-R, 2SB706-S, 2SB706A, 2SB706A-Q, 2SB706A-R, 2SB706A-S, 2SB722, 2SB723, 2SB723-A, 2SB723-B, 2SB723-C, BDX64C, BDX66C, BDX68C, MJ11015, MJ11015G, MJ11017, MJ11019, MJ11021, MJ11021G, MJ11033, MJ11033G
