Транзистор 2SB706A

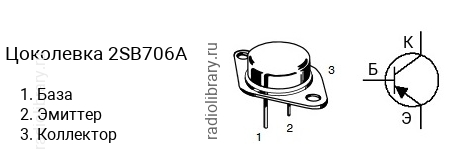

Цоколевка транзистора 2SB706A

Цоколевка транзистора 2SB706A (маркируется как B706A)

Характеристики транзистора 2SB706A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -220 В
  • Напряжение коллектор-база, не более: -220 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 200
  • Граничная частота коэффициента передачи тока: 14 МГц
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SB706A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB706A-S имеет коэффициент усиления в диапазоне от 40 до 80, 2SB706A-R - в диапазоне от 60 до 120, 2SB706A-Q - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SB706A часто наносится без первой цифры и буквы, т.е. маркируется как "B706A".

Комплементарная пара

Комплементарной парой для 2SB706A является транзистор 2SD746A c n-p-n структурой.
