Транзистор 2SD746A

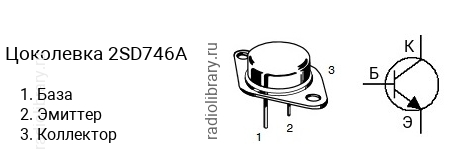

Цоколевка транзистора 2SD746A

Цоколевка транзистора 2SD746A (маркируется как D746A)

Характеристики транзистора 2SD746A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 220 В
  • Напряжение коллектор-база, не более: 220 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 10 А
  • Рассеиваемая мощность коллектора, не более: 200 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 200
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SD746A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD746A-S имеет коэффициент усиления в диапазоне от 40 до 80, 2SD746A-R - в диапазоне от 60 до 120, 2SD746A-Q - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SD746A часто наносится без первой цифры и буквы, т.е. маркируется как "D746A".

Комплементарная пара

Комплементарной парой для 2SD746A является транзистор 2SB706A c p-n-p структурой.

Аналоги

Транзистор 2SD746A можно заменить на 2N6676, 2N6677, 2N6678, BUX48, BUX48A, BUX80, BUX81, BUY691, BUY69B, BUY701, BUY70B, MJ12022, MJ8504, MJ8505
