Транзистор 2SB696

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -120 В
• Напряжение коллектор-база, не более: -150 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -8 А
• Рассеиваемая мощность коллектора, не более: 80 Вт
• Коэффициент усиления транзистора по току (h_fe): от 40 до 320
• Граничная частота коэффициента передачи тока: 15 МГц

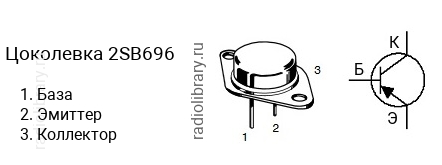

• Корпус: TO-3

Транзисторы серии 2SB696 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB696-C имеет коэффициент усиления в диапазоне от 40 до 80, 2SB696-D - в диапазоне от 60 до 120, 2SB696-E - в диапазоне от 100 до 200, 2SB696-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SB696 часто наносится без первой цифры и буквы, т.е. маркируется как "B696".Комплементарной парой для 2SB696 является транзистор 2SD732 c n-p-n структурой.Транзистор 2SB696 можно заменить на 2SA908, 2SA909, 2SB697, 2SB697K
