Транзистор 2SA753

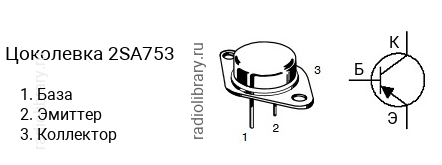

Цоколевка транзистора 2SA753

Цоколевка транзистора 2SA753 (маркируется как A753)

Характеристики транзистора 2SA753

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -110 В
  • Напряжение коллектор-база, не более: -140 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30 до 200
  • Граничная частота коэффициента передачи тока: 20 МГц
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SA753 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA753-A имеет коэффициент усиления в диапазоне от 30 до 60, 2SA753-B - в диапазоне от 50 до 120, 2SA753-C - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SA753 часто наносится без первой цифры и буквы, т.е. маркируется как "A753".

Комплементарная пара

Комплементарной парой для 2SA753 является транзистор 2SC1343 c n-p-n структурой.

Аналоги

Транзистор 2SA753 можно заменить на 2SA747A, 2SA908, 2SA909
