Транзистор 2SA1488A

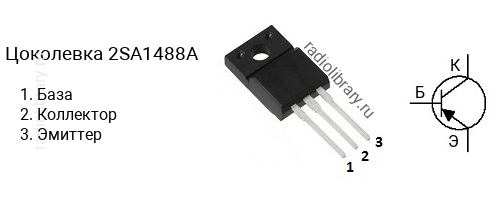

Цоколевка транзистора 2SA1488A

Цоколевка транзистора 2SA1488A (маркируется как A1488A)

Характеристики транзистора 2SA1488A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -4 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-220F

Маркировка

Обозначение на корпусе транзистора 2SA1488A часто наносится без первой цифры и буквы, т.е. маркируется как "A1488A".

Комплементарная пара

Комплементарной парой для 2SA1488A является транзистор 2SC3851A c n-p-n структурой.

Аналоги

Транзистор 2SA1488A можно заменить на 2N6041, 2N6041G, 2N6042, 2N6042G, 2N6668, 2N6668G, 2SA1010, 2SA1010K, 2SA1010L, 2SA1010M, 2SA1725, 2SA1725-O, 2SA1725-P, 2SA1725-Y, 2SB596, 2SB596-O, 2SB596-R, 2SB596-Y, 2SB762A, 2SB762A-P, 2SB762A-Q, 2SB762A-R, 2SB817, 2SB817-D, 2SB817-E, BD538, BD538K, BD648, BD650, BD652, BDT62A, BDT62B, BDT62C, BDT64A, BDT64B, BDT64C, BDW46, BDW46G, BDW47, BDW47G, BDW48, BDX34B, BDX34BG, BDX34C, BDX34CG, BDX54B, BDX54BG, BDX54C, BDX54CG, FJP1943, FJP1943O, FJP1943R, FJPF1943, FJPF1943O, FJPF1943R, KSA1010, KSA1010O, KSA1010R, KSA1010Y, KTA1049, KTA1049O, KTA1049Y, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE15035, MJE15035G, MJE702T, MJE703T, MJF127, MJF127G, MJF15031, MJF15031G, MJF6668, MJF6668G, NTE153, TIP106, TIP106G, TIP107, TIP107G, TIP126, TIP126G, TIP127, TIP127G, TIP136, TIP136G, TIP137, TIP137G
