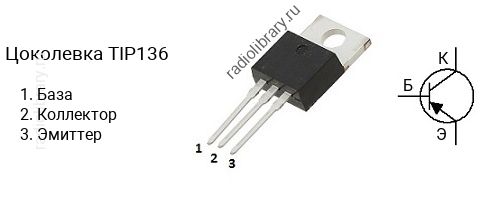

Транзистор TIP136

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -80 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -8 А
• Рассеиваемая мощность коллектора, не более: 70 Вт
• Коэффициент усиления транзистора по току (h_fe): от 1000 до 15000
• Корпус: TO-220

Комплементарной парой для TIP136 является транзистор TIP131 c n-p-n структурой.Транзистор TIP136 можно заменить на 2N6041, 2N6041G, 2N6042, 2N6042G, 2N6668, 2N6668G, BD538, BD544B, BD544C, BD546B, BD546C, BD648, BD650, BD652, BD800, BD802, BD810, BD900, BD900A, BD902, BDT62A, BDT62B, BDT62C, BDT64A, BDT64B, BDT64C, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDW46, BDW46G, BDW47, BDW47G, BDW48, BDW74B, BDW74C, BDW74D, BDX34B, BDX34BG, BDX34C, BDX34CG, BDX34D, BDX54B, BDX54BG, BDX54C, BDX54CG, BDX54D, BDX54E, BDX54F, BDX78, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE15035, MJE15035G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G, TIP106, TIP106G, TIP107, TIP107G, TIP136G, TIP137, TIP137G, TIP147T
