Транзистор 2SB1368

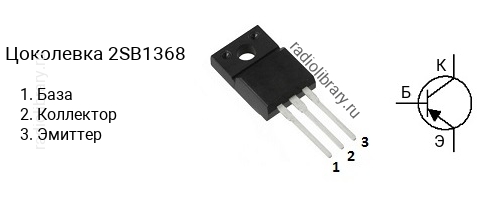

Цоколевка транзистора 2SB1368

Цоколевка транзистора 2SB1368 (маркируется как B1368)

Характеристики транзистора 2SB1368

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -4 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 240
  • Граничная частота коэффициента передачи тока: 9 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SB1368 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1368-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SB1368-O - в диапазоне от 70 до 140, 2SB1368-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SB1368 часто наносится без первой цифры и буквы, т.е. маркируется как "B1368".

Комплементарная пара

Комплементарной парой для 2SB1368 является транзистор 2SD2060 c n-p-n структурой.

Аналоги

Транзистор 2SB1368 можно заменить на 2SA1488A, 2SA771, 2SB1016, 2SB1017, 2SB1367, 2SB595, 2SB596, 2SB633, 2SB762A, 2SB942A, 2SB995, 2SB996, BD244B, BD244C, BD538, BD540B, BD540C, BD800, BD802, BD810, BD952, BD954, BD956, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDX78, D44C10, D44C11, D44C12, D45C10, D45C11, D45C12, KSB1017, KSB596, KTB1367, KTB1368, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G
