Транзистор 2SB996

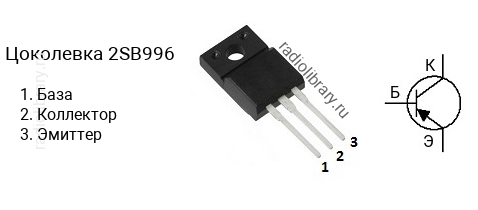

Цоколевка транзистора 2SB996

Цоколевка транзистора 2SB996 (маркируется как B996)

Характеристики транзистора 2SB996

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -4 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 240
  • Граничная частота коэффициента передачи тока: 9 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SB996 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB996-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SB996-O - в диапазоне от 70 до 140, 2SB996-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SB996 часто наносится без первой цифры и буквы, т.е. маркируется как "B996".

Комплементарная пара

Комплементарной парой для 2SB996 является транзистор 2SD1356 c n-p-n структурой.

Аналоги

Транзистор 2SB996 можно заменить на 2SA1488A, 2SA771, 2SB1016, 2SB1017, 2SB1367, 2SB1368, 2SB595, 2SB596, 2SB633, 2SB762A, 2SB942A, 2SB995, BD244B, BD244C, BD538, BD540B, BD540C, BD800, BD802, BD810, BD952, BD954, BD956, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDX78, D44C10, D44C11, D44C12, D45C10, D45C11, D45C12, KSB1017, KSB596, KTB1367, KTB1368, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G
