Транзистор TIP106

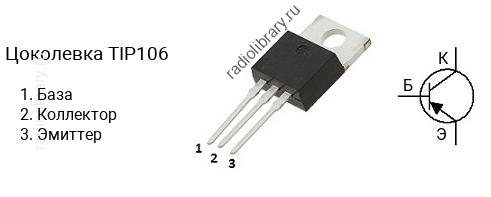

Цоколевка транзистора TIP106

Цоколевка транзистора TIP106

Характеристики транзистора TIP106

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -8 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 1000 до 20000
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP106 является транзистор TIP101 c n-p-n структурой.

Аналоги

Транзистор TIP106 можно заменить на 2N6041, 2N6041G, 2N6042, 2N6042G, 2N6668, 2N6668G, BD538, BD544B, BD544C, BD546B, BD546C, BD648, BD650, BD652, BD800, BD802, BD810, BD900, BD900A, BD902, BDT62A, BDT62B, BDT62C, BDT64A, BDT64B, BDT64C, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDW46, BDW46G, BDW47, BDW47G, BDW48, BDW74B, BDW74C, BDW74D, BDX34B, BDX34BG, BDX34C, BDX34CG, BDX34D, BDX54B, BDX54BG, BDX54C, BDX54CG, BDX54D, BDX54E, BDX54F, BDX78, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE15035, MJE15035G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G, TIP106G, TIP107, TIP107G, TIP147T
