Транзистор FJPF1943

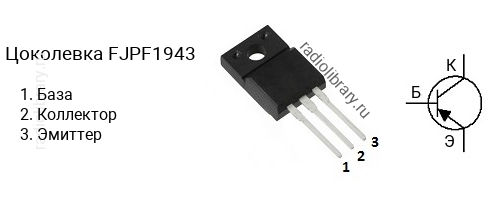

Цоколевка транзистора FJPF1943

Цоколевка транзистора FJPF1943

Характеристики транзистора FJPF1943

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -230 В
  • Напряжение коллектор-база, не более: -230 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 50 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 160
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии FJPF1943 делятся на несколько групп по коэффициенту усиления. Транзистор FJPF1943R имеет коэффициент усиления в диапазоне от 55 до 110, FJPF1943O - в диапазоне от 80 до 160.

Комплементарная пара

Комплементарной парой для FJPF1943 является транзистор FJPF5200 c n-p-n структурой.

Аналоги

Транзистор FJPF1943 можно заменить на FJP1943
