Транзистор 2SA1452A

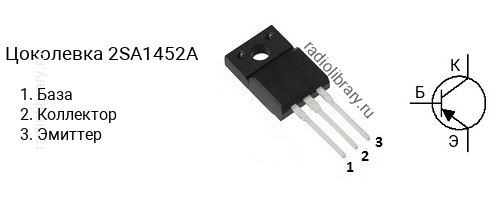

Цоколевка транзистора 2SA1452A

Цоколевка транзистора 2SA1452A (маркируется как A1452A)

Характеристики транзистора 2SA1452A

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -12 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 240
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SA1452A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1452A-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1452A-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA1452A часто наносится без первой цифры и буквы, т.е. маркируется как "A1452A".

Комплементарная пара

Комплементарной парой для 2SA1452A является транзистор 2SC3710A c n-p-n структурой.

Аналоги

Транзистор 2SA1452A можно заменить на 2SA1329, BD546B, BD546C, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F
