Транзистор 2SB945-P

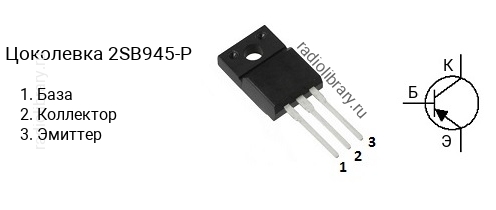

Цоколевка транзистора 2SB945-P

Цоколевка транзистора 2SB945-P (маркируется как B945-P)

Характеристики транзистора 2SB945-P

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -130 В
  • Напряжение эмиттер-база, не более: -7 V
  • Ток коллектора, не более: -5 А
  • Рассеиваемая мощность коллектора, не более: 40 Вт
  • Коэффициент усиления транзистора по току (hfe): от 130 до 260
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SB945 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB945-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SB945-Q - в диапазоне от 90 до 180, 2SB945-P - в диапазоне от 130 до 260.

Маркировка

Обозначение на корпусе транзистора 2SB945-P часто наносится без первой цифры и буквы, т.е. маркируется как "B945-P".

Комплементарная пара

Комплементарной парой для 2SB945-P является транзистор 2SD1270-P c n-p-n структурой.

Аналоги

Транзистор 2SB945-P можно заменить на 2SB870, 2SB870-P, 2SB946, 2SB946-P, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE15035, MJE15035G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G
