Транзистор 2SB1367-Y

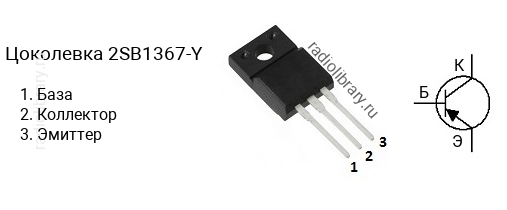

Цоколевка транзистора 2SB1367-Y

Цоколевка транзистора 2SB1367-Y (маркируется как B1367-Y)

Характеристики транзистора 2SB1367-Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -100 В
  • Напряжение коллектор-база, не более: -100 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -5 А
  • Рассеиваемая мощность коллектора, не более: 30 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 5 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SB1367 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1367-R имеет коэффициент усиления в диапазоне от 40 до 80, 2SB1367-O - в диапазоне от 70 до 140, 2SB1367-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SB1367-Y часто наносится без первой цифры и буквы, т.е. маркируется как "B1367-Y".

Комплементарная пара

Комплементарной парой для 2SB1367-Y является транзистор 2SD2059-Y c n-p-n структурой.

Аналоги

Транзистор 2SB1367-Y можно заменить на 2SB1016, 2SB1016-Y, 2SB1016A, 2SB1016A-Y, 2SB595, 2SB595-Y, 2SB995, 2SB995-Y, BD244C, BD540C, BD544C, BD546C, BD802, BD954, BD956, BDT86, BDT86F, BDT88, BDT88F, KTA1038, KTA1038-Y, KTA1049, KTA1049Y, KTB1367, KTB1367Y, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE15035, MJE15035G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G
