Транзистор 2SD400F

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 25 В
• Напряжение коллектор-база, не более: 25 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 320
• Граничная частота коэффициента передачи тока: 180 МГц

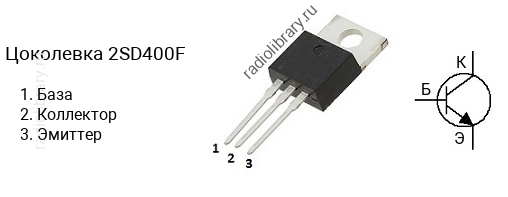

• Корпус: TO-220

Транзисторы серии 2SD400 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD400D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD400E - в диапазоне от 100 до 200, 2SD400F - в диапазоне от 160 до 320, 2SD400G - в диапазоне от 280 до 560.Обозначение на корпусе транзистора 2SD400F часто наносится без первой цифры и буквы, т.е. маркируется как "D400F".Комплементарной парой для 2SD400F является транзистор 2SB544F c p-n-p структурой.Транзистор 2SD400F можно заменить на 2SC1061, 2SC1061-D, 2SC1418, 2SC1418-D, 2SC1419, 2SC1419-D, 2SC1826, 2SC1913, 2SC1913A, 2SC1985, 2SC1986, 2SC2075, 2SC2275, 2SC2275-P, 2SC2275A, 2SC2275A-P, 2SC2336, 2SC2336-P, 2SC2336A, 2SC2336A-P, 2SC2336B, 2SC2336B-P, 2SC2528, 2SC2898, 2SC3179, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC3868, 2SC3944, 2SC3944A, 2SC4007, 2SC4007-F, 2SC4008, 2SC4008-F, 2SC4242, 2SC4381, 2SC4382, 2SC4793, 2SC5171, 2SC5241, 2SC5353, 2SD1133, 2SD1133-D, 2SD1134, 2SD1134-D, 2SD1138, 2SD1138D, 2SD1266, 2SD1266-O, 2SD1266A, 2SD1266A-O, 2SD1274, 2SD1274A, 2SD1274B, 2SD1761, 2SD1761-F, 2SD1762, 2SD1762F, 2SD1763, 2SD1763-F, 2SD2012, 2SD2061, 2SD2061F, 2SD2394, 2SD2394-F, 2SD2395, 2SD2395-F, 2SD313, 2SD313F, 2SD325, 2SD325-F, 2SD330, 2SD330F, 2SD401, 2SD402, 2SD612, 2SD612-F, 2SD612K, 2SD612K-F, 2SD613, 2SD613-F, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD795, 2SD795-P, 2SD823, BD201, BD203, BD239, BD239A, BD239B, BD239C, BD241, BD241A, BD241B, BD241C, BD243, BD243A, BD243B, BD243C, BD301, BD303, BD533, BD535, BD537, BD539, BD539A, BD539B, BD539C, BD539D, BD543, BD543A, BD543B, BD543C, BD545, BD545A, BD545B, BD545C, BD733, BD735, BD737, BD795, BD797, BD799, BD801, BD807, BD809, BD945, BD947, BD949, BD951, BD953, BD955, BDT29, BDT29A, BDT29B, BDT29C, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, BUX84, BUX85, KSD2012, KSD2012-G, KSD401, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP150, TIP151, TIP152, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
