Транзистор MJE15030G

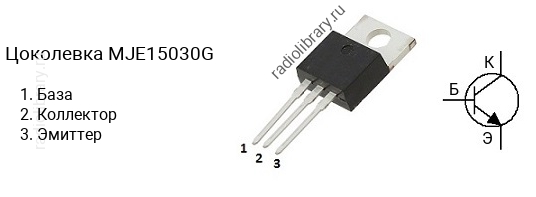

Цоколевка транзистора MJE15030G

Цоколевка транзистора MJE15030G

Характеристики транзистора MJE15030G

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 150 В
  • Напряжение коллектор-база, не более: 150 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 8 А
  • Рассеиваемая мощность коллектора, не более: 50 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для MJE15030G является транзистор MJE15031G c p-n-p структурой.

Аналоги

Транзистор MJE15030G можно заменить на BDX53F, FJP5200, FJP5200O, FJP5200R, FJPF5200, FJPF5200O, FJPF5200R, MJE15030, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE5740, MJE5741, MJE5742, MJF15030, MJF15030G, TIP160, TIP161, TIP162
