Транзистор BDT81F

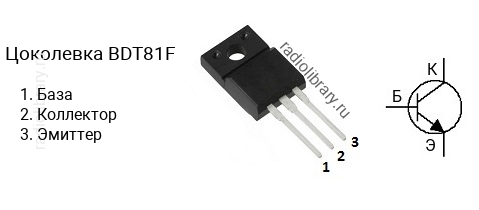

Цоколевка транзистора BDT81F

Цоколевка транзистора BDT81F

Характеристики транзистора BDT81F

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 15 А
  • Рассеиваемая мощность коллектора, не более: 36 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40
  • Граничная частота коэффициента передачи тока: 10 МГц
  • Корпус: TO-220F

Комплементарная пара

Комплементарной парой для BDT81F является транзистор BDT82F c p-n-p структурой.

Аналоги

Транзистор BDT81F можно заменить на BD545A, BD545B, BD545C, BDT81, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDW40, BDW41, BDW41G, BDW42, BDW42G, BDW43, FJP5200, FJP5200O, FJP5200R, FJPF5200, FJPF5200O, FJPF5200R, MJF6388, MJF6388G
