Транзистор 2SD2395

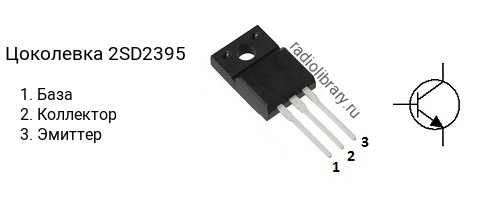

Цоколевка транзистора 2SD2395

Цоколевка транзистора 2SD2395 (маркируется как D2395)

Характеристики транзистора 2SD2395

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 320
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SD2395 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD2395-E имеет коэффициент усиления в диапазоне от 100 до 200, 2SD2395-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SD2395 часто наносится без первой цифры и буквы, т.е. маркируется как "D2395".

Комплементарная пара

Комплементарной парой для 2SD2395 является транзистор 2SB1566 c p-n-p структурой.

Аналоги

Транзистор 2SD2395 можно заменить на 2SC1826, 2SC1985, 2SC1986, 2SC2075, 2SC2898, 2SC3179, 2SC3310, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC4007, 2SC4008, 2SC4242, 2SC5241, 2SC5353, 2SD1133, 2SD1134, 2SD1266, 2SD1266A, 2SD1274, 2SD1274A, 2SD1274B, 2SD1761, 2SD1762, 2SD2012, 2SD2061, 2SD2394, 2SD313, 2SD613, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, BD203, BD241A, BD241B, BD241C, BD243A, BD243B, BD243C, BD303, BD535, BD537, BD539A, BD539B, BD539C, BD539D, BD543A, BD543B, BD543C, BD545A, BD545B, BD545C, BD797, BD799, BD801, BD807, BD809, BD949, BD951, BD953, BD955, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, KSD2012, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
