Транзистор 2SD1762

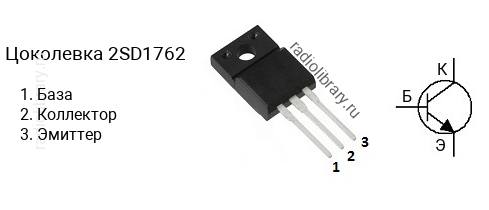

Цоколевка транзистора 2SD1762

Цоколевка транзистора 2SD1762 (маркируется как D1762)

Характеристики транзистора 2SD1762

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 320
  • Граничная частота коэффициента передачи тока: 90 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SD1762 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1762D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD1762E - в диапазоне от 100 до 200, 2SD1762F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SD1762 часто наносится без первой цифры и буквы, т.е. маркируется как "D1762".

Комплементарная пара

Комплементарной парой для 2SD1762 является транзистор 2SB1185 c p-n-p структурой.

Аналоги

Транзистор 2SD1762 можно заменить на 2SC1826, 2SC1985, 2SC1986, 2SC2075, 2SC2898, 2SC3179, 2SC3310, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC4242, 2SC5241, 2SC5353, 2SD1133, 2SD1134, 2SD1274, 2SD1274A, 2SD1274B, 2SD1761, 2SD313, 2SD613, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, BD203, BD241A, BD241B, BD241C, BD243A, BD243B, BD243C, BD303, BD535, BD537, BD539A, BD539B, BD539C, BD539D, BD543A, BD543B, BD543C, BD545A, BD545B, BD545C, BD797, BD799, BD801, BD807, BD809, BD949, BD951, BD953, BD955, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
