Транзистор 2SD1762F

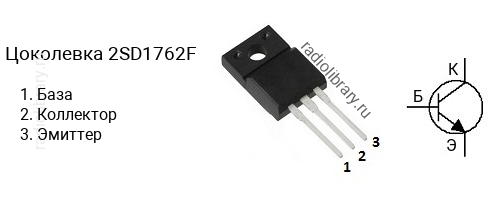

Цоколевка транзистора 2SD1762F

Цоколевка транзистора 2SD1762F (маркируется как D1762F)

Характеристики транзистора 2SD1762F

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 50 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 90 МГц
  • Корпус: TO-220F

Классификация по hFE

Транзисторы серии 2SD1762 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1762D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD1762E - в диапазоне от 100 до 200, 2SD1762F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SD1762F часто наносится без первой цифры и буквы, т.е. маркируется как "D1762F".

Комплементарная пара

Комплементарной парой для 2SD1762F является транзистор 2SB1185F c p-n-p структурой.

Аналоги

Транзистор 2SD1762F можно заменить на 2SC1826, 2SC1985, 2SC1986, 2SC2075, 2SC2898, 2SC3179, 2SC3310, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC4007, 2SC4007-F, 2SC4008, 2SC4008-F, 2SC4242, 2SC5241, 2SC5353, 2SD1133, 2SD1133-D, 2SD1134, 2SD1134-D, 2SD1266, 2SD1266-O, 2SD1266A, 2SD1266A-O, 2SD1274, 2SD1274A, 2SD1274B, 2SD1761, 2SD1761-F, 2SD2012, 2SD2061, 2SD2061F, 2SD2394, 2SD2394-F, 2SD2395, 2SD2395-F, 2SD313, 2SD313F, 2SD613, 2SD613-F, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, BD203, BD241A, BD241B, BD241C, BD243A, BD243B, BD243C, BD303, BD535, BD537, BD539A, BD539B, BD539C, BD539D, BD543A, BD543B, BD543C, BD545A, BD545B, BD545C, BD797, BD799, BD801, BD807, BD809, BD949, BD951, BD953, BD955, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, KSD2012, KSD2012-G, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP150, TIP151, TIP152, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
