Транзистор BD203

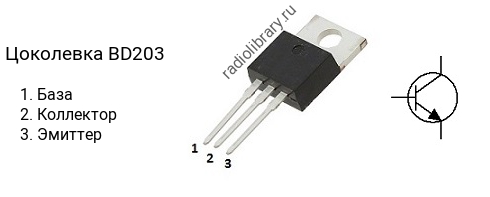

Цоколевка транзистора BD203

Цоколевка транзистора BD203

Характеристики транзистора BD203

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 8 А
  • Рассеиваемая мощность коллектора, не более: 60 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30
  • Граничная частота коэффициента передачи тока: 7 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для BD203 является транзистор BD204 c p-n-p структурой.

Аналоги

Транзистор BD203 можно заменить на 2N6043, 2N6043G, 2N6044, 2N6044G, 2N6045, 2N6045G, 2N6387, 2N6387G, 2N6388, 2N6388G, 2N6530, 2N6531, 2N6532, 2N6533, 2SC2527, 2SC3255, 2SC3255-Q, 2SC3255-R, 2SC3255-S, 2SC3346, 2SC3346-O, 2SC3346-Y, 2SC3710A, 2SC3710A-O, 2SC3710A-Y, 2SC3748, 2SC3748-Q, 2SC3748-R, 2SC3748-S, 2SC4107-N, 2SC4108-N, 2SC4162-N, 2SC4163-N, 2SC4164-N, BD303, BD535, BD535J, BD535K, BD537, BD537J, BD537K, BD543A, BD543B, BD543C, BD545A, BD545B, BD545C, BD645, BD647, BD649, BD651, BD797, BD799, BD801, BD807, BD809, BD897, BD897A, BD899, BD899A, BD901, BDT63, BDT63A, BDT63B, BDT63C, BDT65, BDT65A, BDT65B, BDT65C, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDW40, BDW41, BDW41G, BDW42, BDW42G, BDW43, BDW73A, BDW73B, BDW73C, BDW73D, BDW93A, BDW93B, BDW93C, BDW93CF, BDX33A, BDX33B, BDX33BG, BDX33C, BDX33CG, BDX33D, BDX53A, BDX53B, BDX53BG, BDX53C, BDX53CG, BDX53D, BDX53E, BDX53F, BDX77, FJP5200, FJP5200O, FJP5200R, FJPF5200, FJPF5200O, FJPF5200R, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE5740, MJE5741, MJE5742, MJF15030, MJF15030G, MJF6388, MJF6388G, TIP100, TIP100G, TIP101, TIP101G, TIP102, TIP102G, TIP130, TIP130G, TIP131, TIP131G, TIP132, TIP132G, TIP142T, TIP160, TIP161, TIP162, TTC3710B
