Транзистор 2SD400G

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 25 В
• Напряжение коллектор-база, не более: 25 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (h_fe): от 280 до 560
• Граничная частота коэффициента передачи тока: 180 МГц

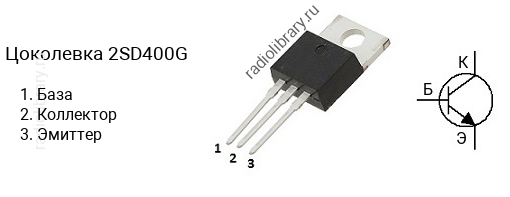

• Корпус: TO-220

Транзисторы серии 2SD400 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD400D имеет коэффициент усиления в диапазоне от 60 до 120, 2SD400E - в диапазоне от 100 до 200, 2SD400F - в диапазоне от 160 до 320, 2SD400G - в диапазоне от 280 до 560.Обозначение на корпусе транзистора 2SD400G часто наносится без первой цифры и буквы, т.е. маркируется как "D400G".Комплементарной парой для 2SD400G является транзистор 2SB544G c p-n-p структурой.Транзистор 2SD400G можно заменить на 2SC1985, 2SC1986, 2SC2075, 2SC2898, 2SC3179, 2SC3310, 2SC3794, 2SC3794A, 2SC3795, 2SC3795A, 2SC3866, 2SC3868, 2SC4242, 2SC4381, 2SC4382, 2SC5241, 2SC5353, 2SD1158, 2SD1274, 2SD1274A, 2SD1274B, 2SD402, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, BD201, BD203, BD239, BD239A, BD239B, BD239C, BD241, BD241A, BD241B, BD241C, BD243, BD243A, BD243B, BD243C, BD301, BD303, BD533, BD535, BD537, BD539, BD539A, BD539B, BD539C, BD539D, BD543, BD543A, BD543B, BD543C, BD545, BD545A, BD545B, BD545C, BD733, BD735, BD737, BD795, BD797, BD799, BD801, BD807, BD809, BD949, BD951, BD953, BD955, BDT29, BDT29A, BDT29B, BDT29C, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, BUX84, BUX85, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE5740, MJE5741, MJE5742, MJE8502, MJE8503, MJF15030, MJF15030G, TIP150, TIP151, TIP152, TIP160, TIP161, TIP162, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
