Транзистор KTA1271Y

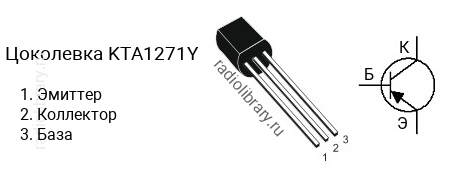

Цоколевка транзистора KTA1271Y

Цоколевка транзистора KTA1271Y

Характеристики транзистора KTA1271Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -30 В
  • Напряжение коллектор-база, не более: -35 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KTA1271 делятся на несколько групп по коэффициенту усиления. Транзистор KTA1271O имеет коэффициент усиления в диапазоне от 100 до 200, KTA1271Y - в диапазоне от 160 до 320.

Комплементарная пара

Комплементарной парой для KTA1271Y является транзистор KTC3203Y c n-p-n структурой.

Аналоги

Транзистор KTA1271Y можно заменить на 2SA1271, 2SA1271-Y, 2SA1275, 2SA1275-Y, 2SA1382, 2SA1534A, 2SA1680, 2SA1761, 2SA684, 2SA950, 2SA950-Y, 2SB1116, 2SB1116A, 2SB647, 2SB647D, 2SB740, 2SB740-C, 2SB764, 2SB764-F, 2SB892, 2SB985, KSA1013, KSA1013Y, KSB1116, KSB1116A, KSB1116S, KTA1272, KTA1272Y, KTA1275, KTA1275Y, KTB764, KTB764-GR, NTE383
