Транзистор NTE383

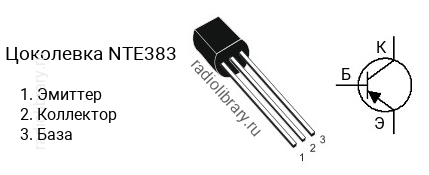

Цоколевка транзистора NTE383

Цоколевка транзистора NTE383

Характеристики транзистора NTE383

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -100 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 140 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для NTE383 является транзистор NTE382 c n-p-n структурой.

Аналоги

Транзистор NTE383 можно заменить на 2SA1275, 2SA1275-Y, KSA1013, KSA1013Y, KTA1275, KTA1275Y
