Транзистор KSA1013Y

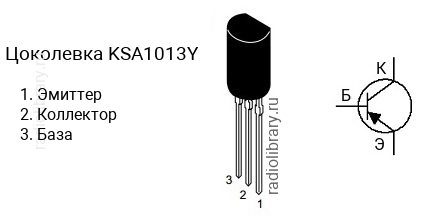

Цоколевка транзистора KSA1013Y

Цоколевка транзистора KSA1013Y (маркируется как A1013Y)

Характеристики транзистора KSA1013Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -160 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии KSA1013 делятся на несколько групп по коэффициенту усиления. Транзистор KSA1013R имеет коэффициент усиления в диапазоне от 60 до 120, KSA1013O - в диапазоне от 100 до 200, KSA1013Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора KSA1013Y часто наносится без первой цифры и буквы, т.е. маркируется как "A1013Y".

Аналоги

Транзистор KSA1013Y можно заменить на 2SA1275, 2SA1275-Y, KTA1275, KTA1275Y
