Транзистор 2SA1275

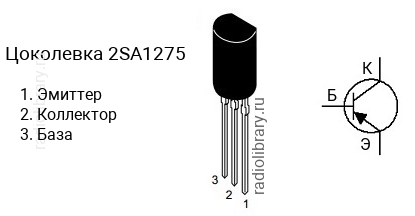

Цоколевка транзистора 2SA1275

Цоколевка транзистора 2SA1275 (маркируется как A1275)

Характеристики транзистора 2SA1275

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -160 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 320
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA1275 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1275-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SA1275-O - в диапазоне от 100 до 200, 2SA1275-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SA1275 часто наносится без первой цифры и буквы, т.е. маркируется как "A1275".

Комплементарная пара

Комплементарной парой для 2SA1275 является транзистор 2SC3228 c n-p-n структурой.

Аналоги

Транзистор 2SA1275 можно заменить на KSA1013, KTA1275
