Транзистор 2SB647D

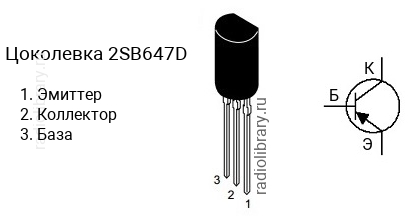

Цоколевка транзистора 2SB647D

Цоколевка транзистора 2SB647D (маркируется как B647D)

Характеристики транзистора 2SB647D

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 140 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SB647 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB647B имеет коэффициент усиления в диапазоне от 60 до 120, 2SB647C - в диапазоне от 100 до 200, 2SB647D - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SB647D часто наносится без первой цифры и буквы, т.е. маркируется как "B647D".

Комплементарная пара

Комплементарной парой для 2SB647D является транзистор 2SD667D c n-p-n структурой.

Аналоги

Транзистор 2SB647D можно заменить на 2SA1275, 2SA1275-Y, KSA1013, KSA1013Y, KTA1275, KTA1275Y, NTE383
