Транзистор 2SB764-F

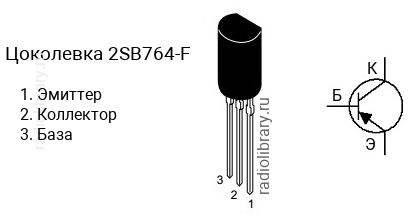

Цоколевка транзистора 2SB764-F

Цоколевка транзистора 2SB764-F (маркируется как B764-F)

Характеристики транзистора 2SB764-F

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SB764 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB764-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SB764-E - в диапазоне от 100 до 200, 2SB764-F - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора 2SB764-F часто наносится без первой цифры и буквы, т.е. маркируется как "B764-F".

Комплементарная пара

Комплементарной парой для 2SB764-F является транзистор 2SD863-F c n-p-n структурой.

Аналоги

Транзистор 2SB764-F можно заменить на 2SA1275, 2SA1275-Y, 2SA1534A, 2SA1680, 2SA1761, 2SA684, 2SB1116, 2SB1116A, 2SB647, 2SB647D, 2SB740, 2SB740-C, 2SB892, 2SB985, KSA1013, KSA1013Y, KSB1116, KSB1116A, KSB1116S, KTA1275, KTA1275Y, KTB764, KTB764-GR, NTE383
