Транзистор 2SC1318-R

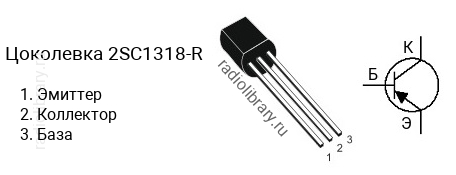

Цоколевка транзистора 2SC1318-R

Цоколевка транзистора 2SC1318-R (маркируется как C1318-R)

Характеристики транзистора 2SC1318-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -7 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC1318 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1318-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SC1318-R - в диапазоне от 120 до 240, 2SC1318-S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SC1318-R часто наносится без первой цифры и буквы, т.е. маркируется как "C1318-R".

Комплементарная пара

Комплементарной парой для 2SC1318-R является транзистор 2SA720-R c p-n-p структурой.

Аналоги

Транзистор 2SC1318-R можно заменить на 2N5401C, 2SA1275, 2SA1283, 2SA1284, 2SA1315, 2SA1315-Y, 2SA1319, 2SA1534A, 2SA1534A-R, 2SA1619A, 2SA1619A-R, 2SA1680, 2SA200, 2SA200-Y, 2SA684, 2SA684-R, 2SA720, 2SA720-R, 2SA935, 2SA935-Q, 2SA965, 2SA965-Y, 2SA984, 2SA984K, 2SB560, 2SB647, 2SB740, 2SB764, 2SB892, 2SB985, KSA1013, KSA708C, KSA708CY, KSA709C, KSA709CY, KSA916, KSA916Y, KSA931, KSA931Y, KSP2907AC, KSP8598C, KSP8599C, KTA1023, KTA1023-O, KTA1023-Y, KTA1275, KTA1279, KTA200, KTA200-Y, KTB764, PN3645
