Транзистор 2SC1318-S

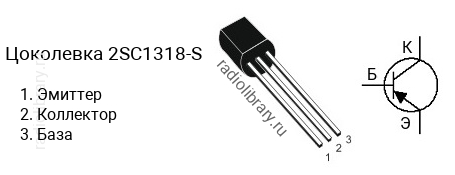

Цоколевка транзистора 2SC1318-S

Цоколевка транзистора 2SC1318-S (маркируется как C1318-S)

Характеристики транзистора 2SC1318-S

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -7 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 170 до 340
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC1318 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1318-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SC1318-R - в диапазоне от 120 до 240, 2SC1318-S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SC1318-S часто наносится без первой цифры и буквы, т.е. маркируется как "C1318-S".

Комплементарная пара

Комплементарной парой для 2SC1318-S является транзистор 2SA720-S c p-n-p структурой.

Аналоги

Транзистор 2SC1318-S можно заменить на 2SA1319, 2SA1534A, 2SA1534A-S, 2SA1619A, 2SA1619A-S, 2SA1680, 2SA1761, 2SA1972, 2SA684, 2SA684-S, 2SA720, 2SA720-S, 2SA935, 2SB1116, 2SB1116A, 2SB560, 2SB892, 2SB985, KSA708C, KSA709C, KSB1116, KSB1116A, KSB1116S, KTA1279
