Транзистор 2SA1534A-S

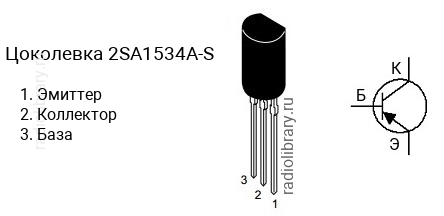

Цоколевка транзистора 2SA1534A-S

Цоколевка транзистора 2SA1534A-S (маркируется как A1534A-S)

Характеристики транзистора 2SA1534A-S

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 170 до 340
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA1534A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1534A-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SA1534A-R - в диапазоне от 120 до 240, 2SA1534A-S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SA1534A-S часто наносится без первой цифры и буквы, т.е. маркируется как "A1534A-S".

Комплементарная пара

Комплементарной парой для 2SA1534A-S является транзистор 2SC3940A-S c n-p-n структурой.

Аналоги

Транзистор 2SA1534A-S можно заменить на 2SA1680, 2SA1761, 2SA684, 2SA684-S, 2SB1116, 2SB1116A, 2SB892, 2SB985, KSB1116, KSB1116A, KSB1116S
