Транзистор 2SA200

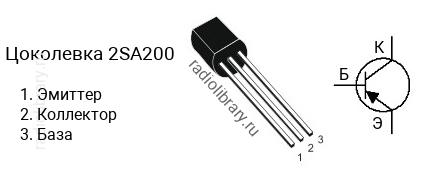

Цоколевка транзистора 2SA200

Цоколевка транзистора 2SA200 (маркируется как A200)

Характеристики транзистора 2SA200

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 240
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA200 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA200-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA200-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA200 часто наносится без первой цифры и буквы, т.е. маркируется как "A200".

Комплементарная пара

Комплементарной парой для 2SA200 является транзистор 2SC200 c n-p-n структурой.

Аналоги

Транзистор 2SA200 можно заменить на 2N5401C, 2SA1275, 2SA1283, 2SA1284, 2SA1315, 2SA984, 2SA984K, 2SB560, 2SB647, 2SB764, KSA1013, KSA708C, KSA709C, KSA931, KTA1275, KTA1279, KTA200, KTB764
