Транзистор 2SC200

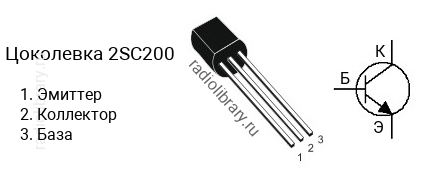

Цоколевка транзистора 2SC200

Цоколевка транзистора 2SC200 (маркируется как C200)

Характеристики транзистора 2SC200

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 240
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC200 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC200-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SC200-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SC200 часто наносится без первой цифры и буквы, т.е. маркируется как "C200".

Комплементарная пара

Комплементарной парой для 2SC200 является транзистор 2SA200 c p-n-p структурой.

Аналоги

Транзистор 2SC200 можно заменить на 2SC2274, 2SC2274K, 2SC2383, 2SC3228, 2SC3243, 2SC3244, 2SC3328, 2SD438, 2SD667, 2SD863, KSC1008C, KSC1009C, KSC2331, KSC2383, KTC200, KTC3228, KTD863
