Транзистор 2SC3243

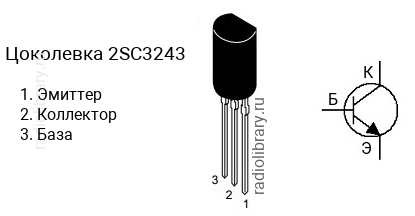

Цоколевка транзистора 2SC3243

Цоколевка транзистора 2SC3243 (маркируется как C3243)

Характеристики транзистора 2SC3243

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 55 до 300
  • Граничная частота коэффициента передачи тока: 85 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC3243 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC3243-C имеет коэффициент усиления в диапазоне от 55 до 110, 2SC3243-D - в диапазоне от 90 до 180, 2SC3243-E - в диапазоне от 150 до 300.

Маркировка

Обозначение на корпусе транзистора 2SC3243 часто наносится без первой цифры и буквы, т.е. маркируется как "C3243".

Комплементарная пара

Комплементарной парой для 2SC3243 является транзистор 2SA1283 c p-n-p структурой.
