Транзистор 2SA684-R

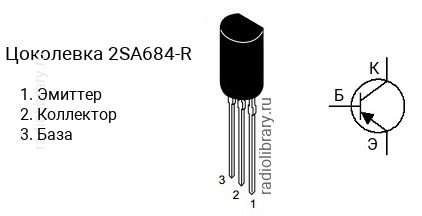

Цоколевка транзистора 2SA684-R

Цоколевка транзистора 2SA684-R (маркируется как A684-R)

Характеристики транзистора 2SA684-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA684 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA684-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SA684-R - в диапазоне от 120 до 240, 2SA684-S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SA684-R часто наносится без первой цифры и буквы, т.е. маркируется как "A684-R".

Комплементарная пара

Комплементарной парой для 2SA684-R является транзистор 2SC1384-R c n-p-n структурой.

Аналоги

Транзистор 2SA684-R можно заменить на 2SA1275, 2SA1283, 2SA1315, 2SA1315-Y, 2SA1534A, 2SA1534A-R, 2SA1680, 2SA965, 2SA965-Y, 2SB647, 2SB740, 2SB764, 2SB892, 2SB985, KSA1013, KTA1275, KTB764
