Транзистор 2SA965

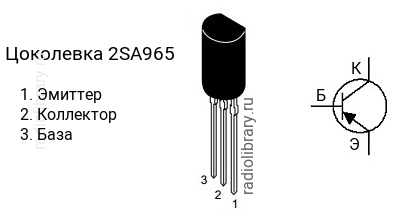

Цоколевка транзистора 2SA965

Цоколевка транзистора 2SA965 (маркируется как A965)

Характеристики транзистора 2SA965

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 240
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA965 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA965-O имеет коэффициент усиления в диапазоне от 80 до 160, 2SA965-Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA965 часто наносится без первой цифры и буквы, т.е. маркируется как "A965".

Комплементарная пара

Комплементарной парой для 2SA965 является транзистор 2SC2235 c n-p-n структурой.
