Транзистор KSA916

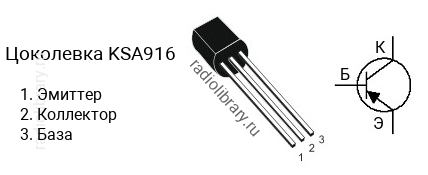

Цоколевка транзистора KSA916

Цоколевка транзистора KSA916 (маркируется как A916)

Характеристики транзистора KSA916

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 240
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSA916 делятся на несколько групп по коэффициенту усиления. Транзистор KSA916O имеет коэффициент усиления в диапазоне от 80 до 160, KSA916Y - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора KSA916 часто наносится без первой цифры и буквы, т.е. маркируется как "A916".

Комплементарная пара

Комплементарной парой для KSA916 является транзистор KSC2316 c n-p-n структурой.

Аналоги

Транзистор KSA916 можно заменить на 2SA1275, 2SA965, KSA1013, KTA1023, KTA1023-O, KTA1023-Y, KTA1275
