Транзистор 2SA683-Q

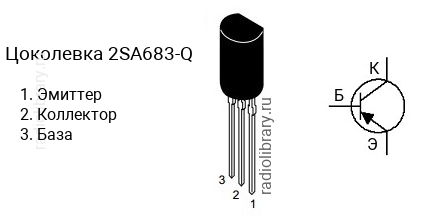

Цоколевка транзистора 2SA683-Q

Цоколевка транзистора 2SA683-Q (маркируется как A683-Q)

Характеристики транзистора 2SA683-Q

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 85 до 170
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA683 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA683-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SA683-R - в диапазоне от 120 до 240, 2SA683-S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SA683-Q часто наносится без первой цифры и буквы, т.е. маркируется как "A683-Q".

Комплементарная пара

Комплементарной парой для 2SA683-Q является транзистор 2SC1383-Q c n-p-n структурой.

Аналоги

Транзистор 2SA683-Q можно заменить на 2SA1013, 2SA1020, 2SA1275, 2SA1283, 2SA1315, 2SA1534, 2SA1534-Q, 2SA1534A, 2SA1534A-Q, 2SA684, 2SA684-Q, 2SA965, 2SB621, 2SB621-Q, 2SB621A, 2SB621A-Q, 2SB647, 2SB647A, 2SB764, KSA1013, KSB564AC, KTA1275, KTA1281, KTA1283, KTA708, KTB764
