Транзистор 2SA1020

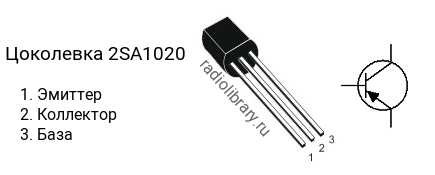

Цоколевка транзистора 2SA1020

Цоколевка транзистора 2SA1020 (маркируется как A1020)

Характеристики транзистора 2SA1020

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -2 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 240
  • Граничная частота коэффициента передачи тока: 40 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SA1020 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1020O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA1020U - в диапазоне от 120 до 240.

Маркировка

Обозначение на корпусе транзистора 2SA1020 часто наносится без первой цифры и буквы, т.е. маркируется как "A1020".

Комплементарная пара

Комплементарной парой для 2SA1020 является транзистор 2SC2655 c n-p-n структурой.

Аналоги

Транзистор 2SA1020 можно заменить на 2SA1315, KTA1281
