Транзистор 2SB621

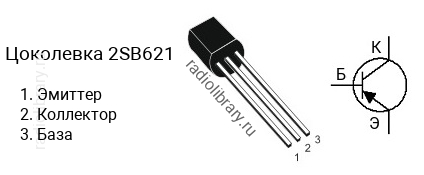

Цоколевка транзистора 2SB621

Цоколевка транзистора 2SB621 (маркируется как B621)

Характеристики транзистора 2SB621

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.75 Вт
  • Коэффициент усиления транзистора по току (hfe): от 85 до 340
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SB621 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB621-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SB621-R - в диапазоне от 120 до 240, 2SB621-S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SB621 часто наносится без первой цифры и буквы, т.е. маркируется как "B621".

Комплементарная пара

Комплементарной парой для 2SB621 является транзистор 2SD592 c n-p-n структурой.

Аналоги

Транзистор 2SB621 можно заменить на 2SA1534, 2SA1534A, 2SA683, 2SA684, 2SB621A, KSB564AC
