Транзистор KTA708

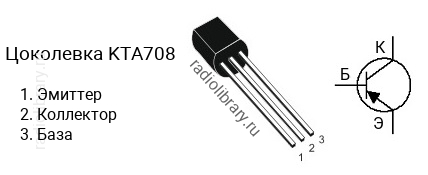

Цоколевка транзистора KTA708

Цоколевка транзистора KTA708

Характеристики транзистора KTA708

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -80 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 200
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KTA708 делятся на несколько групп по коэффициенту усиления. Транзистор KTA708-O имеет коэффициент усиления в диапазоне от 60 до 120, KTA708-Y - в диапазоне от 100 до 200.

Комплементарная пара

Комплементарной парой для KTA708 является транзистор KTC1008 c n-p-n структурой.

Аналоги

Транзистор KTA708 можно заменить на 2SA1013, 2SA1275, 2SB647, 2SB647A, KSA1013, KTA1275
