Транзистор 2SC1383-Q

Цоколевка транзистора 2SC1383-Q

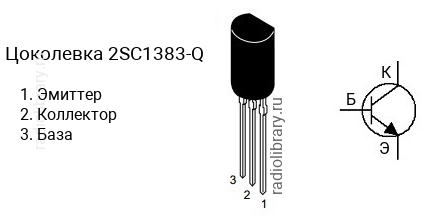

Цоколевка транзистора 2SC1383-Q (маркируется как C1383-Q)

Характеристики транзистора 2SC1383-Q

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 25 В
  • Напряжение коллектор-база, не более: 30 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 85 до 170
  • Граничная частота коэффициента передачи тока: 200 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SC1383 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1383-Q имеет коэффициент усиления в диапазоне от 85 до 170, 2SC1383-R - в диапазоне от 120 до 240, 2SC1383-S - в диапазоне от 170 до 340.

Маркировка

Обозначение на корпусе транзистора 2SC1383-Q часто наносится без первой цифры и буквы, т.е. маркируется как "C1383-Q".

Комплементарная пара

Комплементарной парой для 2SC1383-Q является транзистор 2SA683-Q c p-n-p структурой.

Аналоги

Транзистор 2SC1383-Q можно заменить на 2SC1384, 2SC1384-Q, 2SC2383, 2SC2655, 2SC3228, 2SC3243, 2SC3328, 2SC3940, 2SC3940-Q, 2SC3940A, 2SC3940A-Q, 2SD592, 2SD592-Q, 2SD592A, 2SD592A-Q, 2SD667, 2SD667A, 2SD863, KSC2383, KTC3209, KTC3211, KTC3228, KTD863
